Sähköinfo oy:n tekninen johtaja Esa Tiainen selkeyttää sähköalan asennusmääräyksiä ammattilaisille.
Pen-johtimet linjasaneerauksessa
Linjasaneerauksen yhteydessä uusitaan huoneistojen nousukaapeli 5-johtimisiksi ja samoin huoneistojen ryhmäkeskukset uusitaan 5-kiskoiseksi. Voiko ryhmäkeskukseen liittää aiempia PEN-johtimellisia ryhmäjohtoja? Eikö standardi estä siirtymisen TN-S-järjestelmästä takaisin TN-C-järjestelmään?

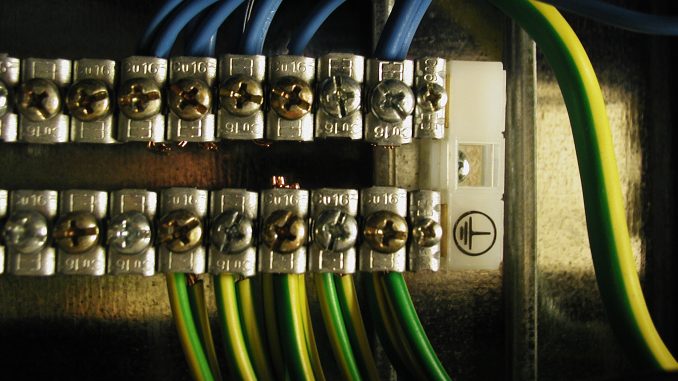

Vastaus: PEN-johtimelliset ryhmäjohdot voi liittää 5-kiskoiseen ryhmäkeskukseen. Keskuksen PE- ja N-kiskot täytyy kuitenkin yhdistää toisiinsa. Tässä edeltävä verkko (5-johtiminen nousukaapeli + 5-kiskoinen keskus) ei toimi TN-S-järjestelmän tapaan, vaan nolla – ja PE-johtimet on kytketty rinnan, jolloin ne toimivat TN-C-järjestelmänä. Kun viimeisetkin PEN-johtimet joskus muutetaan TN-S-järjestelmän mukaiseksi, ryhmäkeskuksen yhdistys voidaan poistaa.
Ohjeita vanhojen asennusten muutostöihin löytyy standardista SFS 6000-8-802.
Pistorasian sijoittaminen peseytymistiloissa vanhoissa asennuksissa
Miten pistorasian voi sijoittaa kylpyhuoneremontissa vanhoissa rakennuksissa?
Vastaus: Aikaisemmin rakennetuissa kylpy- ja suihkuhuoneissa asennusvaatimukset poikkeavat standardin SFS 6000-7-701 vaatimuksista. Esimerkiksi pistorasia on pitänyt sijoittaa vähintään 1,0 m päähän suihkun kiinteästä vesipisteestä tai 0,5 päähän kylpyammeen reunasta, eikä valaisimen sijoittamiselle ollut erityisiä vaatimuksia.
Kun aikaisempien määräysten mukaan tehtyjen kylpy- tai suihkuhuoneiden asennuksia muutetaan, pistorasia pitäisi sijoittaa aina kun se on mahdollista standardin SFS 6000-7-701 mukaisesti.
Jos tämä ei ole mahdollista, voidaan pienissä tiloissa pistorasia sijoittaa vanhojen vaatimusten mukaisesti vähintään 1,0 m etäisyydelle kiinteästä vesipisteestä tai 0,5 m etäisyydelle suihkualtaan tai kylpyammeen reunasta.
Pistorasiat on aina suojattava mitoitustoimintavirraltaan enintään 30 mA vikavirtasuojalla. On hyvä huomata, että kylpy- ja suihkutilojen uudet alueluokittelut tulivat voimaan jo vuonna 1994, joten edellä oleva koskee ainoastaan tätä ennen rakennettuja kylpy- ja suihkutiloja.
Luokan 0 pistorasioiden lisääminen
Millä ehdoilla 0-luokan pistorasioita voi edelleen lisätä vai voiko niitä?
Vastaus: Ei voi. Rikkoontuneen tilalle voi vaihtaa uuden.
Vikavirtasuojaus pistorasiaa lisättäessä
Kun lisätään vanhan talon olohuoneeseen pistorasia, tuleeko se suojata vikavirtasuojalla?
Vastaus: Suositellaan, että kaikki tavanomaisen käytön pistorasiat ja asunnoissa ja asuntojen piha-alueilla olevat valaisimet suojataan mitoitustoimintavirraltaan enintään 30 mA vikavirtasuojalla standardin SFS 6000-4-41 kohdan 411.3.3 ja liitteen 41X mukaisesti.
- Jos tehdään asennuksia, joissa sekä jakokeskus että johtojärjestelmät uusitaan, noudatetaan kohdan 411.3.3 vaatimuksia.
- Jos uusitaan vain keskus, siinä on oltava riittävä määrä vikavirtasuojia.
- Kun tehdään yksittäinen lisäys, jossa ei asenneta uutta jakokeskusta, ei yleensä tarvitse asentaa vikavirtasuojaa.
Kuitenkin ulos asennettavat enintään 32 A pistorasiat ja standardisarjan SFS 6000 osissa 7 tai 8 vaaditut pistorasiat, lämmityskaapelit ja taipuisat lämmityselementit on suojattava mitoitustoimintavirraltaan enintään 30 mA vikavirtasuojalla.
On hyvä huomata, että vanhoja asennuksia on eri aikakausilta ja asennuksia koskevat rakentamisajankohdan vaatimukset poikkeavat toisistaan. Esimerkiksi kattava vaatimus pistorasioiden suojaamisesta vikavirtasuojalla tuli käyttöön standardin SFS 6000 vuoden 2007 painoksessa.
Oikosulkuvirta liittymiskohdassa
Mikä on pienin hyväksyttävä oikosulkuvirta liittymiskohdassa?
Vastaus: Uudet jakeluverkon muuntajalta lähtevät ryhmät on mitoitettava siten, että päävarokkeet toimivat 5 sekunnissa pääkeskuksessa sattuvassa viassa ja ryhmäjohtojen suojaus toimii yleensä 0,4 sekunnissa. Olemassa olevan jakeluverkon muutostöissä on varmistettava, että aikaisemmin rakennettujen liittymien vikasuojauksen ehdot eivät heikkene. Aiemmin hyväksyttiin vanhaan jakeluverkkoon liitetyiltä liittymiltä pienemmät oikosulkuvirran arvot. Nyt tätä poikkeusta ei ole.
Pienin oikosulkuvirta liittymän 25 A suuruisilla päävarokkeilla on oltava vähintään 250 A. Jos pienimmän oikosulkuvirran tasoa 250 A ei kohtuullisesti saavuteta, hyväksytään vähintään 180 A suuruinen pienin oikosulkuvirta, jos muilla toimenpiteillä saavutetaan vastaava turvallisuustaso
Vikasuojaus vikavirtasuojalla
Voiko vikasuojauksen toteuttaa vikavirtasuojalla, jos oikosulkuvirta ei ole riittävä ylivirtasuojan nopeaan poiskytkentään? Jos voi, täytyykö oikosulkuvirta tuolloin mitata?
Vastaus: Vikasuojauksessa nopeaan poiskytkentään voi käyttää ylivirtasuojaa tai vikavirtasuojaa. Mikäli suojaukseen käytetään enintään 500 mA vikavirtasuojaa, oikosulkuvirtaa ei yleensä tarvitse mitata. Vikavirtasuojan toiminta täytyy käyttöönottotarkastuksessa testata.
Pesukoneen sijoittaminen suihkutilassa
Voiko pesukoneen sijoittaa suihkutilassa alueelle 1?
Vastaus: Voi, tietyin ehdoin. Jos alueelle 1 sijoitetaan pesukone, se on sijoitettava siten, että sitä ei tarvitse koskettaa suihkun aikana tai siirryttäessä suihkuun tai pois sieltä. Käytännössä tämä voidaan toteuttaa sijoittamalla suihkun ja pesukoneen väliin suihkuseinä. Pesukoneen kotelointiluokan pitää olla vähintään IPX4.
Lisää kysymyksiä ja vastauksia löytyy Sähköinfon julkaisemasta kirjasta Kysymyksiä ja vastauksia sähköasennusstandardeista 2025.
